廠家-上海邦泉泵業，主要型號有4DSY-520/6.3、4DSY-400/10、4DSY-300/16、4DSY-260/25、4DSY-180/40、4DSY-150/63、4DSY-120/80。
4DSY四缸大流量電動試壓泵是上海邦泉泵業制造有限公司設計制造的更新系列產品，使用壽命長，性能穩定，移動靈活，重量輕等特點。
電動試壓泵是專供各類壓力容器、管道、 閥門、蒸氣鍋爐等作水壓試驗和試驗室中獲得高壓液體的設備。
本泵系按水壓試驗要求而特殊設計，在試壓的初始階段能迅速充液和升壓以縮短試驗時間，具有較大的流量，當壓力超過 1.6MPa(此壓力可以調低)后，為使試壓過程能較平穩而緩慢地進行，則流量自動減小，所以本泵在高、低壓時具有兩種流量，并能自動變換，凡在額定排出壓力以下，可進行任意壓力的水壓試驗。
電壓試壓泵均可選配電接點壓力表自控箱
技術參數 Technical parameters
型號Model |
壓力Pressure |
流量Flow volume (L/H) |
柱塞直徑 |
功率 |
毛重 |
尺寸 |
|
|
高壓 |
低壓 |
||||||
|
4DSY-520/6.3 |
6.3 |
520 |
1350 |
40 |
3 |
170 |
900*450*900 |
|
4DSY-400/10 |
10 |
400 |
1250 |
35 |
3 |
170 |
900*450*900 |
|
4DSY-300/16 |
16 |
300 |
1200 |
30 |
3 |
170 |
900*450*900 |
|
4DSY-260/25 |
25 |
260 |
1100 |
28 |
3 |
170 |
900*450*900 |
|
4DSY-180/40 |
40 |
180 |
1050 |
20 |
3 |
170 |
900*450*900 |
|
4DSY-150/63 |
63 |
150 |
1020 |
18 |
3 |
170 |
900*450*900 |
|
4DSY-120/80 |
80 |
120 |
980 |
16 |
3 |
170 |
900*450*900 |
低壓缸柱塞直徑：50mm
低壓缸工作壓力≤1.6MPa
缸數：4
柱塞行程：36mm
每分鐘往復次數：96
電動試壓泵結構和工作原理

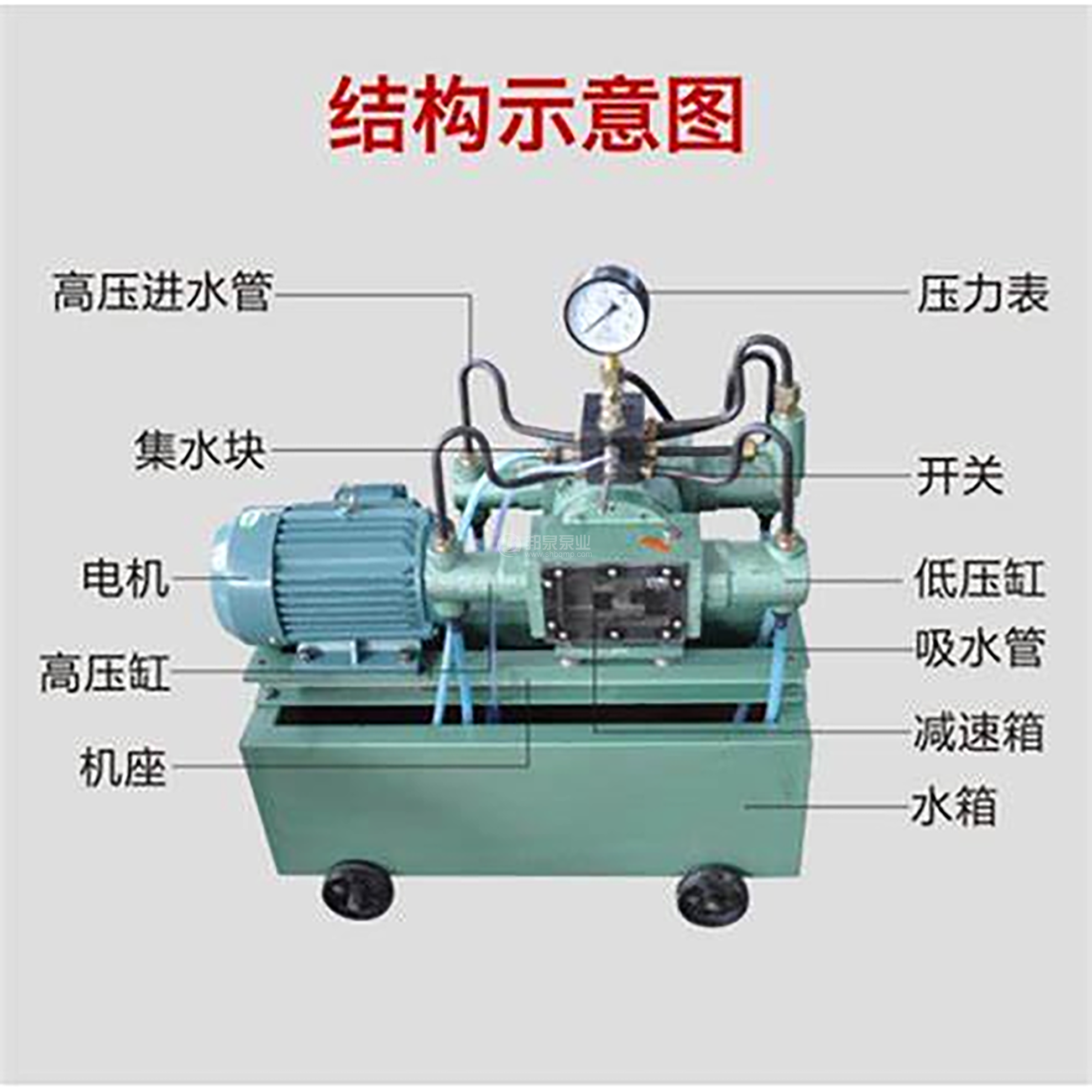

本泵為臥式四柱塞往復泵，由電動機、減速箱、傳動箱、高低壓水缸、集水器、安全閥及水箱等主要部件組成，泵的工作原理及結構示意圖如下圖所示。
電動試壓泵安裝與使用
1.開箱后的安裝
本泵在開箱后，應裝上壓力表、安全閥，將安全闊裝在集水器上的安全閥接頭 M6x1.5-7H 孔內，壓力表擰入集水器上面的壓力表接頭螺母，(注意:加O形密封圈 10x1.9使表面朝向便于觀察的方向，才是一臺完整的泵)。集水器的工作接頭至被試器件接好管路和電源線后，即可投人運行。
2.使用方法
(1)使用前的準備工作
a.本泵出廠時減速箱已加人齒輪油(SYB1103-62S)。
b.兩側傳動箱內加 30號機械油(GB443-64)，油面切勿高于十字頭下部導軌面，使用中還需移開傳動箱上的加油螺塞，定期向油池中加注潤滑油，并保持每次運轉時有油往傳動箱內滴注。
c.水箱內加滿潔凈的試壓用介質，并注意隨時補充，試壓用介質為水或粘度和水相近的油品，其溫度應在5℃~60℃，并宜略高于環境氣溫。
d.被試器件中應預先放盡空氣，充滿工作介質，以縮短試壓時間
e.運轉前開啟放水閥，啟動泵在常壓下試運轉，若無異常響聲及阻滯現象，回水管排出介質，四進水管正常充液時，即可關閉放水閥，進行試壓★
(2)使用中注意事項
a.接至泵的電源應裝有熔斷器，接線時必須使電源可靠接地，以策安全。
b.減速箱中油溫不超過 80℃。
c.工作中如發現泵或其它部分有明顯滲漏現象，應停機卸壓進行檢修。
f.安全閥不能當作溢流閥使用，不能調高，也不官調低，試壓時如想保持固定的某一試驗壓力時，建議在管路中另裝滋流閥。
注:當高壓缸(對壓力為1.6MPa 以上的泵)偶爾不進液時，可取掉低壓吸水管，打開放水閥，待高壓缸正常工作后，再接上低壓吸水管。
(3)試壓泵的聯接尺寸
在泵的集水器中心線上，離地高度819毫米處，裝有工作接頭，有關尺寸如圖2，請備用戶按此尺寸安排聯接管路。
