當前位置：首頁 > 產品中心 > 管道泵

GDL型立式多級管道離心泵

口徑范圍 : φ25-φ150
流量范圍 : 2-160(m3/h)
揚程范圍 : 24-200(m)
聯系電話：021-57648032

邦泉優勢：

質量穩定，常規產品全部現貨供應
 各種材質、非常規產品皆可訂做

產品概述適用范圍型號意義性能參數

GDL型立式多級管道泵產品概述：
GDL型立式多級管道離心泵水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的常用泵型。

廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。

GDL型立式多級管道泵產品特點：
1、成熟的水力模型：效率高，性能范圍廣。
2、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。
3、外形美觀：采用優質不銹鋼外套，外形美觀。
4、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，以減少流動噪音。
6、立式結構，占地面積小。

GDL型立式多級管道泵技術參數：
流量：2-160m3/h；
揚程：24-200m；
功率：1.1-90kw；
轉速：2900r/min；
口徑：φ25-φ150；
溫度范圍：-15-+120℃；
工作壓力：≤2.5Mpa。

GDL立式多級管道泵產品用途：
GDL型立式多級泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。

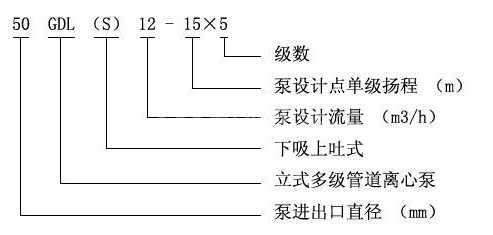

GDL立式多級管道泵型號意義：

GDL立式多級管道泵型號意義

GDL立式多級管道泵性能參數：

型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	(m3/h)	(M)	(r/min)	(kw)	（%）	(NPSH)	(kg)
25GDL2-12	3	1.4 2 2.4	36	2900	1.1	23 30 32	2.9	58
	4		48		1.1		2.9	62
	5		60		2		2.9	68
	6		72		2		2.9	72
	7		84		2		2.9	78
	8		96		2.2		2.9	82
	9		108		2		2.9	86
	10		120		3		2.9	98
	11		132		3		2.9	102
	12		144		3		2.9
	13		156		4		2.9
	14		168		4		2.9
	15		180		4		2.9
25GDL4-11	3	2.8 4 4.8	33	2900	1.1	32 42 43	2.9	58
	4		44		1.5		2.9	65
	5		55		2.2		2.9	72
	6		66		2.2		2.9	76
	7		77		3		2.9	86
	8		88		3		2.9	90
	9		99		3		2.9	94
	10		110		4		2.9	110
	11		121		4		2.9	114
	12		132		4		2.9
	13		143		4		2.9
	14		154		5.5		2.9
	15		165		5.5		2.9
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	(m3/h)	(M)	(r/min)	(kw)	（%）	(NPSH)	重量
40GDL6-12	3	4.2 6 7.2	36	2900	1.5	43 52 50	2.9	72
	4		48		2.2		2.9	78
	5		60		2.2		2.9	82
	6		72		3		2.9	92
	7		84		3		2.9	96
	8		96		4		2.9	112
	9		108		4		2.9	116
	10		120		4		2.9	120
	11		132		5.5		2.9	140
	12		144		5.5		2.9
	13		156		7.5		2.9
	14		168		7.5		2.9
	15		180		7.5		2.9
50GDL12-15	2	8.4 12 14.4	30	2900	2.2	49 57 55	3.5	113
	3		45		3		3.5	129
	4		60		4		3.5	149
	5		75		5.5		3.5	181
	6		90		5.5		3.5	190
	7		105		7.5		3.5	204
	8		120		7.5		3.5	212
	9		135		11		3.5	265
	10		150		11		3.5	273
50GDL18-15	2	12.6 18 21.6	30	2900	3	54 63 62	4	122
	3		45		4		4	142
	4		60		5.5		4	175
	5		75		7.5		4	189
	6		90		7.5		4	198
	7		105		11		4	252
	8		120		11		4	261
	9		135		15		4	280
	10		150		15		4	289
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	(m3/h)	(M)	(r/min)	(kw)	（%）	(NPSH)	重量
65GDL24-12	2	18 24 28.8	24	2900	3	54 63 62	4	122
	3		36		4		4	142
	4		48		5.5		4	175
	5		60		7.5		4	189
	6		72		7.5		4	252
	7		84		11		4	261
	8		96		11		4	280
	9		108		15		4	289
	10		120		15		4	20
	11		132		15		4
	12		144		18.5		4
80GDL36-12	2	25.2 36.0 43.2	24	2900	4	59 71 70	4.2	193
	3		36		5.5		4.2	227
	4		48		7.5		4.2	244
	5		60		11		4.2	292
	6		72		11		4.2	302
	7		84		15		4.2	322
	8		96		15		4.2	332
	9		108		18.5		4.2	365
	10		120		18.5		4.2	375
80GDL54-14	2	36 54 65	28	2900	7.5	62 73 71	4	218
	3		42		11		4	267
	4		56		15		4	287
	5		70		18.5		4	320
	6		84		18.5		4	330
	7		98		22		4	373
	8		112		30		4	400
	9		126		30		4	421
	10		140		37		4	432
型號	級數	流量	揚程	轉速	電機功率	效率	必需汽蝕余量	重量
型號	級數	(m3/h)	(M)	(r/min)	(kw)	（%）	(NPSH)	重量
100GDL72-14	2	50.4 72 86.4	28	2900	11	64 73 71	4.5	276
	3		42		15		4.5	298
	4		56		18.5		4.5	336
	5		70		22		4.5	381
	6		84		30		4.5	453
	7		98		30		4.5	466
	8		112		37		4.5	493
	9		126		37		4.5	582
	10		140		45		4.5	595
100GDL100-20	2	100	40	2900	18.5	65 74 72	4.5	292
	3		60		30		4.5	430
	4		80		37		4.5	463
	5		100		45		4.5	555
	6		120		55		4.5	640
	7		140		75		4.5	840
	8		160		75		4.5	855
	9		180		75		4.5	870
	10		200		90		4.5	955
125GDL100-20	2	75 108 130	40	2900	18.5	65 74 72	4.5	292
	3		60		30		4.5	430
	4		80		37		4.5	463
	5		100		45		4.5	555
	6		120		55		4.5	640
	7		140		75		4.5	840
	8		160		75		4.5	855
	9		180		75		4.5	870
	10		200		90		4.5	955
150GDL160-20	2	108 162 194	40	2900	30	69 78 77	4.5	422
	3		60		37		4.5	452
	4		80		55		4.5	613
	5		100		75		4.5	820
	6		120		75		4.5	836
	7		140		90		4.5	922
